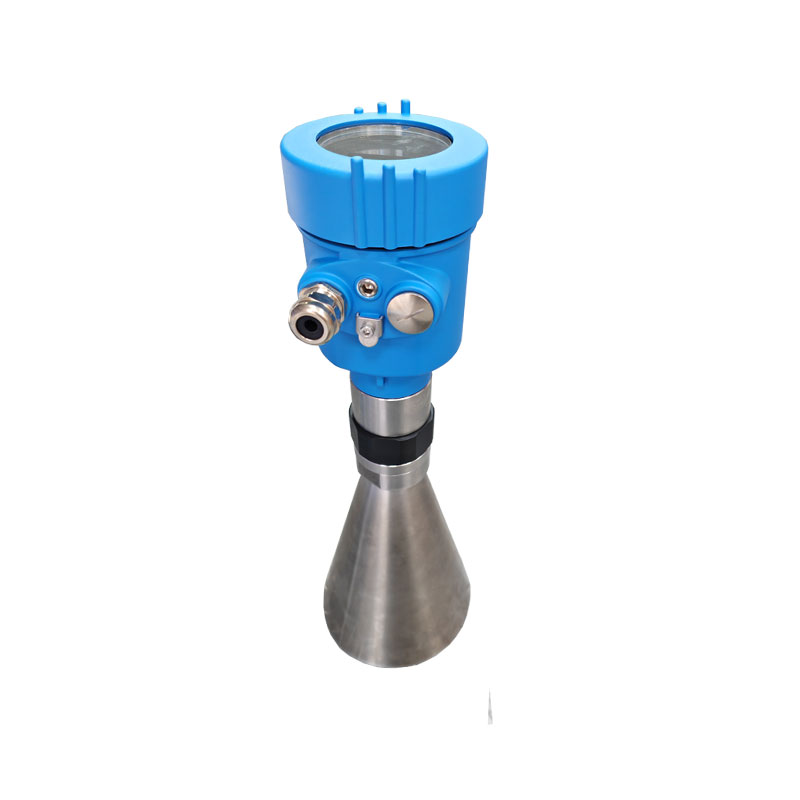

一、高精度雷達液位計產品原理

高精度雷達液位計屬于通用型雷達液位計，高精度雷達液位基于時間行程原理使用非接觸式高頻雷達液位測量?jī)x表，幾乎可以可靠地測量任何一種液體的液位，具有便捷的安裝方式和標準的通信接口。高精度雷達液位計采用調頻連續波（FMCW）技術。天線發射高頻的調頻雷達信號, 雷達信號的頻率線性增加。高精度雷達液位計發射的雷達信號經被測量介質反射后由同—天線接收。 在同—時刻,發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號,經快速傅里葉變換(FFT）得到反射回波的頻譜,并以此計算得出待測目標的距離。

二、高精度雷達液位計技術參數

測量介質：強腐蝕或無腐蝕液體，蒸汽，泡沫

測量范圍：0.1m～10m

過程連接：法蘭≥DN50

過程溫度：-40～130℃

過程壓力：-0.1～2.5MPa

天線尺寸：42mm透鏡天線（根據法蘭大小決定）

天線材質：PTFE

精    度：±2mm（量程在35m以下）±5mm（量程在35m—100m間）

防護等級：IP67

中心頻率：80GHz

發 射 角：6°

電    源：二線制/DC24V

四線制/DC12~24V

四線制/AC220V

外    殼：鋁/不銹鋼

信號輸出：二線制/4...20mA/HART協議

四線制4...20mA/ RS485 Modbus

三、高精度雷達液位計產品特點

天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

嚴重粉塵環境對高頻物位計工作影響不大。

波長更短，對在傾斜的固體表面有更好的反射。

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

測量盲區更小，對于小罐測量也會取得良好的效果。

高信噪比，即使在波動的情況下也能獲得更優的性能。

高頻率，是測量固體和低介電常數介質的最佳選擇。
